1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prosedur Percobaan

5. Rangkaian Simulasi dan Prinsip Kerja

6. Video Simulasi

7. Download File

1. Tujuan [Kembali]

• Mempelajari bagaimana cara interface LED menggunakan Mikroprosesor 8086 dan cara kerjanya serta programmnya.

2. Alat dan Bahan [Kembali]

- Prossesor 8086

- IC 8255A

 - IC 74HC373

• IC27128

• IC 74LS138

• 6264

• LOGICSTATE

- Resistor

- LED



3. Dasar Teori [Kembali]

• RESISTOR

        Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :

Simbol Resistor

      Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : Rtotal = R1 + R2 + R3 + ….. + Rn

Dimana :

Rtotal = Total Nilai Resistor

R1 = Resistor ke-1

R2 = Resistor ke-2

R3 = Resistor ke-3

Rn = Resistor ke-n

Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Dimana :

Rtotal = Total Nilai Resistor

R1 = Resistor ke-1

R2 = Resistor ke-2

R3 = Resistor ke-3

Rn = Resistor ke-n

• IC 74LS138

Prinsip Kerja IC 74LS138:

1. Input:

   • Tiga Input Alamat (A, B, C): IC ini memiliki tiga input alamat (A, B, C) yang menentukan output mana yang akan diaktifkan. Input ini adalah representasi biner 3-bit, sehingga dapat menghasilkan kombinasi dari 000 hingga 111 (total 8 kombinasi).
   • Tiga Input Pengendali (G1, G2A, G2B):
     • G1 (Enable) adalah input aktif tinggi, artinya IC hanya bekerja jika G1 diberi logika 1.
     • G2A dan G2B adalah input aktif rendah (logika 0). IC hanya bekerja jika kedua pin ini diberi logika 0. Jika salah satu dari G2A atau G2B diberi logika 1, semua output akan tetap dalam keadaan tidak aktif (logika 1).
     • Jadi, untuk membuat IC berfungsi, kondisi yang harus dipenuhi adalah G1 = 1, G2A = 0, dan G2B = 0.

2. Output:

   • IC ini memiliki delapan output (Y0 hingga Y7). Pada setiap saat, hanya satu output yang akan aktif rendah (logika 0), tergantung pada nilai input biner yang diberikan pada pin alamat A, B, dan C.
   • Output yang dipilih sesuai dengan kode biner input. Misalnya:
     • Jika A = 0, B = 0, C = 0, maka Y0 akan menjadi aktif rendah (logika 0), dan Y1 hingga Y7 tetap dalam keadaan aktif tinggi (logika 1).
     • Jika A = 0, B = 0, C = 1, maka Y1 akan menjadi aktif rendah, dan Y0 serta Y2-Y7 tetap aktif tinggi.
     • Dan seterusnya hingga kombinasi A = 1, B = 1, C = 1, yang akan mengaktifkan Y7.

3. Fungsi Enable:

   • Fungsi pengendali (G1, G2A, G2B) memungkinkan IC ini untuk diaktifkan atau dinonaktifkan secara eksternal. Jika IC dinonaktifkan, semua output akan berada dalam keadaan tidak aktif (logika 1) terlepas dari nilai input A, B, dan C.

4. Operasi Dekoder/Demultiplexer:

• Sebagai decoder, IC ini menerima input biner 3-bit dan menghasilkan satu output aktif rendah yang sesuai. Hal ini sering digunakan dalam sistem digital untuk memilih satu dari delapan perangkat atau memori.
• Sebagai demultiplexer, IC 74LS138 dapat digunakan untuk mendistribusikan satu sinyal input ke salah satu dari delapan saluran output tergantung pada kode input biner.

contoh tabel kebenarannya:

• 6264

IC memori 6264 adalah sebuah RAM statik berkapasitas 256 bit atau 32 kbyte. IC ini memiliki 16 jalur data (D0-D15) dan 16 jalur alamat (A0-A15). Selain itu, terdapat pin-pin untuk addresing A0-A15, pin data D0-D15 untuk masukan dan keluaran data 16 bit. Sisa bus address mulai A16-A19 dipergunakan untuk rangkaian decoding bagi RAM yang bersangkutan. IC RAM 6264 juga memiliki pin-pin CS (Chip Select) untuk mengaktifkan IC, pin OE (Output Enable) sebagai pin sinyal kontrol RD untuk membaca data, dan pin WE (Write Enable) untuk menulis data

• LOGICSTATE

Logic state pada proteus berguna untuk memberikan logika 1 atau 0 pada sebuah jalur, jika pada logic statenya bertanda 1 maka ada arus yang mengalir melewati jalur pada logic state tersebut sedangkan jika angka 0 tidak ada arus yang mengalirinya.

- IC 74HC373

    IC 74HC373 adalah IC latch D ganda yang dirancang untuk bekerja dengan tegangan sumber +5 volt DC. IC ini memiliki delapan pin, dengan empat pin untuk input data (D0-D3), empat pin untuk output (Q0-Q3), dan dua pin untuk kontrol (LE dan OE).

Spesifikasi

1. Operasi VCC 2-V hingga 6-V

2. Rentang suhu operasi lebar dari -55°C hingga 125°C

3. Penundaan propagasi dan waktu transisi yang seimbang

4. Output standar dapat menggerakkan hingga 15 beban LS-TTL

5. Pengurangan daya yang signifikan dibandingkan dengan IC logika TTL LS

Konfigurasi Pin

Pin-pin tersebut memiliki fungsi sebagai berikut:

Pin 1: VCC (tegangan suplai)

Pin 2: GND (tegangan nol)

Pin 3: D0

Pin 4: E0

Pin 5: Q0

Pin 6: D1

Pin 7: E1

Pin 8: Q1

...

...

Pin 19: D7

Pin 20: E7

Prinsip kerja IC 74HC373

Prinsip kerja IC 74HC373 adalah berdasarkan prinsip latch D. Dalam latch D, data pada input (D0-D3) akan diteruskan ke output (Q0-Q3) hanya jika input enable (LE) aktif. Jika input enable (LE) tidak aktif, maka output (Q0-Q3) akan tetap mempertahankan nilainya.

Tabel kebenaran IC 74HC373

Berikut adalah tabel kebenaran IC 74HC373:

Input	Output
LE	Q0
0	0
1	D0

Penggunaan IC 74HC373

IC 74HC373 dapat digunakan untuk berbagai keperluan, antara lain:

• Menyimpan data digital
• Mengontrol peralatan elektronik
• Membangun rangkaian logika

Berikut adalah beberapa contoh penggunaan IC 74HC373:

• Dalam sebuah sistem penghitung, IC 74HC373 dapat digunakan untuk menyimpan data digital, seperti angka atau huruf.
• Dalam sebuah mesin pengukur, IC 74HC373 dapat digunakan untuk mengontrol peralatan elektronik, seperti motor atau lampu.
• Dalam sebuah rangkaian logika, IC 74HC373 dapat digunakan untuk membangun rangkaian logika yang lebih kompleks.


- IC 8255A

        IC 8255A adalah IC programmable peripheral interface (PPI) yang dirancang untuk bekerja dengan tegangan sumber +5 volt DC. IC ini memiliki 24 pin, dengan 16 pin untuk input/output, empat pin untuk kontrol, dan empat pin untuk sumber daya.

Spesifikasi dari IC 8255A:

Arsitektur: 8 bit

Port: 3 buah port 8 bit

Mode operasi: 3 mode

Frekuensi operasi: 0 hingga 10 MHz

Kekuatan: 5 V

Proses pembuatan: NMOS

Konfigurasi PIN

Konfigurasi PIN :

Pin 1-4: VCC (tegangan suplai)

Pin 5-6: GND (tegangan nol)

Pin 7: RESET (reset)

Pin 8: CS (chip select)

Pin 9-10: A0-A1 (alamat bus)

Pin 11-18: D0-D8 (data bus)

Pin 19: INT (interrupt)

Pin 20: MODE (mode)

Pin 21: INH (input enable)

Pin 22: OBF (output buffer full)

Pin 23: IBF (input buffer full)

Pin 24: WR (write)

Pin 25: RD (read)

Pin 27-30: PA0-PA7 (port A)

Pin 31-36: PB0-PB7 (port B)

Pin 37-40: PC0-PC7 (port C)

Prinsip kerja IC 8255A adalah berdasarkan prinsip PPI. Dalam PPI, data input dapat diubah menjadi data output, atau data input dapat digunakan untuk mengontrol peralatan elektronik.

Pada IC 8255A, data input/output dapat dikonfigurasi ke dalam berbagai mode, seperti:

• Mode Input: Mode Input memungkinkan data input dari peralatan elektronik untuk dibaca oleh mikroprosesor.
• Mode Output: Mode Output memungkinkan data output dari mikroprosesor untuk ditulis ke peralatan elektronik.
• Mode Bidirectional: Mode Bidirectional memungkinkan data input/output dikonfigurasikan secara dinamis.

Penggunaan IC 8255A

IC 8255A dapat digunakan untuk berbagai keperluan, antara lain:

• Membangun rangkaian input/output
• Mengontrol peralatan elektronik
• Membangun rangkaian logika

Berikut adalah beberapa contoh penggunaan IC 8255A:

• Dalam sebuah sistem penghitung, IC 8255A dapat digunakan untuk membaca data dari sensor atau mengontrol peralatan elektronik.
• Dalam sebuah mesin pengukur, IC 8255A dapat digunakan untuk menampilkan data ke layar atau mengontrol motor.
• Dalam sebuah rangkaian logika, IC 8255A dapat digunakan untuk membangun rangkaian logika yang lebih kompleks.

- Bahasa Mesin dan Bahasa Assembly

Instruksi yang difetch dari memori untuk kemudian diseksekusi oleh mikroprosesor berformat biner (kombinasi angka 0 dan 1), yang disebut bahasa mesin. Sebagai contoh, perintah untuk memindahkan data dalam register BX ke register CX adalah 10001011 11001011 ($8B CB), sedangkan bahasa mesin untuk menjumlahkan data dalam register AL dengan angka 7 adalah 00000100 00000111 ($04 07), dan perintah membaca dari port 5 diberikan dengan 11100100 00000101 ($E4 05).

Seperti terlihat pada ketiga contoh di atas, bahasa mesin tidak mudah untuk dimengerti dan dihapalkan oleh seorang programer, apalagi jumlah instruksi yang tersedia berkisar ribuan perintah. Di samping itu, akan mudah sekali terjadi kesalahan ketika menuliskan angka-angka biner yang tersusun atas angka 0 dan 1 yang banyak sekali. Oleh karena itu biasanya kita tidak memprogram komputer langsung dalam bahasa mesin, namun dalam bahasa assembly.
Dalam bahasa assembly, setiap instruksi diberi kata (mnemonic) yang sesuai dengan maksud perintah itu, sehingga dapat membantu pemrogram dalam mengingat instruksi kepada mikroprosesor tersebut. Kata yang dipakai biasanya berupa singkatan atau beberapa huruf awal dari kata dalam bahasa Inggris untuk perintah tersebut. Misalnya, mnemonic untuk perintah penjumlahan adalah ADD, untuk perintah pengurangan adalah SUB (dari kata subtract), dan untuk memindahkan data( ) 4 dari suatu register atau memori ke lokasi lain adalah MOV (dari kata move). Sebagian besar instruksi terdiri atas mnemonic dan operand yang merupakan parameter dari instruksi tersebut, yang dituliskan di belakang mnemonic tersebut. Contoh bahasa assembly dari perintah-perintah dengan bahasa mesin di atas diberikan dalam Tabel

- Pin Diagram Mikroprosessor 8086

Mikroprosesor 8086 mempunyai 40 kaki (pin) yang masing-masing digunakan untuk melewatkan sinyal tertentu. Setiap pin sinyal diberi nama berupa mnemonic yang sesuai dengan fungsinya. Sistem komputer 8086 mempunyai bus data selebar 16 bit dan bus alamat selebar 20 bit, sehingga dapat mengalamati memori sampai dengan 220 atau 1 Mb. Untuk menghemat jumlah pin, maka antara pin untuk data dan pin untuk alamat digabungkan dengan diberi nama AD0-AD15 (dari kata address data), sedangkan 4 bit alamat sisanya diberi nama A16-A19 (pin-pin ini juga digunakan untuk sinyal status).
Terdapat juga pin-pin untuk catu daya yang disuplaikan, yaitu VCC dan GND, masing-masing untuk tegangan catu daya dan pentanahan. Untuk dapat bekerja, selain membutuhkan catu daya, mikroprosesor 8086 juga memerlukan sinyal detak (clock) secara eksternal dengan frekuensi sampai 10 MHz. Sinyal clock ini dilewatkan ke pin CLK yang ada pada kaki nomor 19.
Pin-pin lainnya digunakan untuk sinyal kendali. Mikroprosesor 8086 dapat digunakan dalam 2 mode, minimum dan maksimum, yang masing-masing menggunakan pin kendali secara berbeda. Mode ini ditentukan dengan memberi nilai pada pin MXMN/ ( ) 1 , nilai 1 (dihubungkan dengan Vcc) untuk mode minimum dan nilai 0 (ditanahkan) untuk mode maksimum. Kebanyakan aplikasi menggunakan mode minimum. Pada mode ini, nama pin yang dipakai pada kaki nomor 24 sampai dengan 31 adalah yang berada di dalam tanda kurung (sebelah kanan)
Sinyal RESET digunakan untuk memerintah mikroprosesor agar melakukan inisialisasi dengan cara memberi nilai 0 pada register DS, SS, ES, IP, dan flag; serta nilai $FFFF untuk CS( ) 2 . Pin INTR dan NMI digunakan untuk menginterupsi kerja mikroprosesor. Jika ada sinyal pada kedua pin itu, maka mikroprossor akan menghentikan eksekusi program yang sedang dijalankannya, kemudian menjalankan subrutin sesuai yang dikehendaki, dan setelah selesai kembali ke tempat semula di mana program diinterupsi. Sinyal INTR (interrupt) berupa permintaan untuk melakukan interupsi yang dapat dianulir /tidak dipenuhi jika flag IF direset, sedangkan sinyal NMI (non maskable interrupt) tidak dapat ditutup/ditolak, artinya interupsi harus dilakukan. Pin INTA (interrupt acknowledge) digunakan oleh mikroprosesor untuk menjawab bahwa permintaan interupsi dari sinyal INTR dapat diterima/dijalankan
Pin IO M/ (memory/IO), RD (read), dan WR (write) digunakan untuk mengendalikan memori dan port pada saat pemindahan data. Sinyal IO M/ digunakan untuk memilih apakah memori atau port yang akan diakses oleh mikroprosesor. Jika hendak menghubungi memori, maka mikroprosesor memberi nilai tinggi (1) pada sinyal ini dan jika port yang hendak diakses maka sinyal ini diberi nilai rendah (0). Sinyal RD akan diaktifkan (bernilai rendah) jika operasi yang dilakukan adalah membaca, yaitu transfer data dari memori/port ke mikroprosesor. Sementara sinyal WR digunakan untuk menulis, tranfer data dari mikroprosesor ke memori/port, jika aktif. Sinyal-sinyal lain adalah R DT/ (data transmit/receive), DEN (data enable), ALE (address latch enable), dan BHE (bus high enable) yang akan dibahas kemudian.

• Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

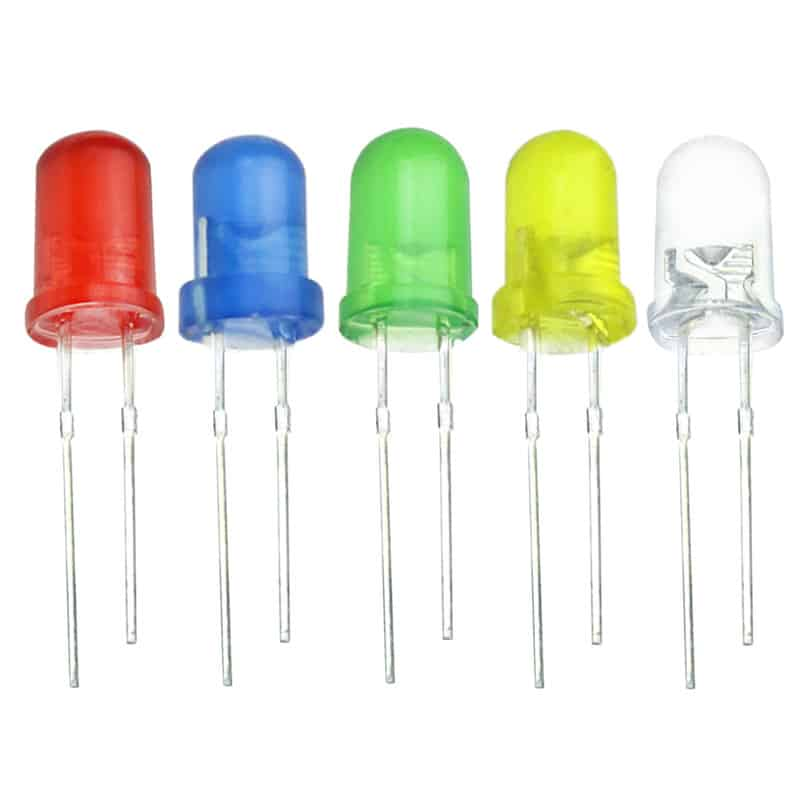

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

    LED adalah suatu perangkat semikonduktor yang menghasilkan cahaya saat diberikan arus listrik. Cahaya dihasilkan karena elektron-elektron dalam bahan semikonduktor bergerak antara tingkat energi yang berbeda dan melepaskan energi dalam bentuk foton cahaya. LED memiliki dua terminal: anoda (positif) dan katoda (negatif). Arus listrik mengalir dari anoda ke katoda dan menyebabkan cahaya dihasilkan. Warna cahaya yang dihasilkan oleh LED tergantung pada bahan semikonduktor yang digunakan. Contoh warna LED termasuk merah, hijau, biru, kuning, dan lainnya.

Spesifikasi:

   - Tegangan Operasi (V_f): Tegangan yang dibutuhkan untuk menyalakan LED.

   - Arus Operasi (I_f): Arus yang dibutuhkan untuk operasi normal LED.

   - Daya Operasi (P_f): Daya yang dikonsumsi oleh LED saat beroperasi.

   - Efisiensi Luminositas: Rasio cahaya yang dihasilkan terhadap daya yang dikonsumsi.

   - Panjang Gelombang (λ): Panjang gelombang cahaya yang dihasilkan oleh LED.

Jenis-jenis LED

1. LED Berlian (Standard LED): Digunakan untuk indikator dan pencahayaan umum.

2. LED High Power: Menghasilkan cahaya yang lebih terang, sering digunakan dalam aplikasi penerangan.

3. LED RGB (Red, Green, Blue):Menggabungkan beberapa warna untuk menciptakan berbagai warna cahaya.

        Tegangan kerja LED adalah tegangan yang diperlukan untuk menyalakan LED. Tegangan kerja LED bervariasi tergantung pada jenis LED. Arus kerja LED adalah arus yang mengalir melalui LED saat LED menyala. Arus kerja LED bervariasi tergantung pada jenis LED. Luminansi LED adalah jumlah cahaya yang dipancarkan oleh LED. Luminansi LED bervariasi tergantung pada jenis LED. Sudut pencahayaan LED adalah sudut di mana cahaya dari LED menyebar. Sudut pencahayaan LED bervariasi tergantung pada jenis LED. Daya tahan LED adalah jumlah waktu yang dapat bertahan LED sebelum mulai melemah. Daya tahan LED bervariasi tergantung pada jenis LED. Biaya LED bervariasi tergantung pada jenis LED.

LED memiliki berbagai keunggulan dibandingkan dengan lampu konvensional, termasuk:

• Efisiensi energi: LED jauh lebih efisien daripada lampu konvensional, sehingga dapat menghemat energi.
• Daya tahan: LED jauh lebih tahan lama daripada lampu konvensional, sehingga dapat menghemat biaya penggantian lampu.
• Ukuran: LED dapat dibuat berukuran sangat kecil, sehingga dapat digunakan dalam berbagai aplikasi.
• Warna: LED dapat menghasilkan berbagai warna, sehingga dapat digunakan untuk berbagai keperluan.

4. Prosedur Percobaan  [Kembali]

1. Membuka Proteus dan Membuat Proyek Baru:

   • Buka software Proteus dan buat proyek baru. Beri nama proyek sesuai dengan kebutuhan.

2. Menambahkan Komponen ke Skema:

   • Cari dan tambahkan komponen-komponen seperti memori (RAM atau ROM), decoder, mikroprosesor, saklar, dan LED dari library komponen Proteus.
   • Letakkan komponen-komponen tersebut di skema proyek.

3. Menghubungkan Komponen:

   • Hubungkan pin output dari mikrokontroler ke pin input dari decoder memori.
   • Hubungkan output dari decoder ke input alamat dari memori.
   • Pasangkan saklar ke pin data input memori jika diperlukan untuk input manual.
   • Hubungkan LED ke output data memori untuk indikasi visual.

4. Mengatur Konfigurasi Memori dan Decoder:

   • Konfigurasikan memori dengan menentukan ukuran dan tipe (misalnya, RAM atau ROM).
   • Atur decoder memori untuk menerima input alamat dan memilih lokasi memori yang sesuai.

5. Menulis Program (Jika Menggunakan Mikrokontroler):

   • Jika menggunakan mikrokontroler, tulis kode yang mengontrol pengiriman data dan alamat ke memori.
   • Program ini mungkin ditulis dalam bahasa seperti Assembly atau C.

6. Menjalankan Simulasi:

   • Setelah semua komponen terhubung dan program diunggah (jika ada), jalankan simulasi.
   • Amati bagaimana data dikirim ke dan dari memori, dan bagaimana decoder memori memilih lokasi memori yang benar berdasarkan input alamat.

7. Menguji dan Mengamati Output:

   • Gunakan saklar untuk memasukkan alamat atau data yang berbeda.
   • Amati LED atau alat ukur lain untuk memastikan bahwa memori dan decoder berfungsi dengan benar sesuai dengan yang diharapkan.

8. Menganalisis Hasil Simulasi:

   • Catat hasil simulasi dan analisis apakah perilaku rangkaian sesuai dengan teori yang diharapkan.
   • Jika ada masalah, lakukan debugging untuk menemukan dan memperbaiki kesalahan.

5. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

1. Input Switch Menghasilkan Sinyal Digital:

   - Ketika switch ditekan atau dilepas, ia menghasilkan sinyal digital (logika 1 atau logika 0).

   - Sinyal ini merepresentasikan status switch (ON/OFF) yang akan digunakan untuk mengendalikan LED.



2. Port A Menerima Sinyal Digital dari Switch:

   - Sinyal digital dari switch terhubung ke Port A IC PPI 8255 (Programmable Peripheral Interface).

   - Port A dikonfigurasi sebagai input, yang berarti ia akan membaca status dari switch dan meneruskan data tersebut ke sistem.



3. Data dari Port A Dikirim ke Buffer:

   - Data yang diterima dari Port A akan disimpan sementara dalam buffer. Buffer ini berfungsi untuk menyimpan data yang akan diproses oleh mikroprosesor 8086.

   - Dengan cara ini, data dapat diakses secara efisien oleh mikroprosesor, yang akan memproses informasi tersebut untuk menentukan tindakan selanjutnya.



4. Penggunaan IC Latch (74HC373):

   - Dengan bantuan IC latch (74HC373), data dan alamat dapat dipisahkan.

   - Latch berfungsi untuk menyimpan data dari buffer dan memberikan akses ke alamat yang ditentukan untuk ROM dan RAM.

   - Ketika mikroprosesor melakukan operasi baca atau tulis, latch memastikan bahwa data yang relevan tersedia dan terpisah dari alamat yang sedang diakses.



5. Pengendalian oleh Mikroprosesor 8086:

   - Mikroprosesor 8086 menerima data dari buffer dan memproses informasi tersebut.

   - Berdasarkan status digital dari switch, mikroprosesor menentukan tindakan yang akan diambil, seperti mengontrol output ke LED.

   - Jika status switch menunjukkan ON (logika 1), maka mikroprosesor akan mengirim sinyal ke Port C (output) untuk menyalakan LED. Sebaliknya, jika status switch menunjukkan OFF (logika 0), LED akan dimatikan.



6. Output ke LED Melalui Port C:

   - Setelah mikroprosesor memproses data, ia mengirimkan sinyal ke Port C dari IC 8255.

   - Port C dikonfigurasi sebagai output, yang mengendalikan LED sesuai dengan status switch.

   - LED akan menyala atau mati berdasarkan sinyal yang diterima dari mikroprosesor, memberikan indikasi visual dari status switch.

 Ringkasan

Alur kerja sistem dimulai dari input switch yang menghasilkan sinyal digital. Sinyal ini diterima oleh Port A dari IC PPI 8255 dan disimpan dalam buffer. Data yang disimpan dalam buffer kemudian dipisahkan oleh IC latch, yang membantu dalam manajemen alamat dan data. Mikroprosesor 8086 memproses data untuk menentukan status LED yang harus dikontrol, yang kemudian dioperasikan melalui Port C. Dengan bantuan decoder, sinyal diarahkan dengan tepat ke perangkat yang diinginkan. Proses ini menciptakan sistem kontrol yang efisien untuk mengendalikan LED berdasarkan input dari switch.
