Tugas Pendahuluan 1 uP & uC : modul 1
By: Rahmad Fajril Ilhami
2210951016
Percobaan 2 kondisi 3
1. Kondisi [Kembali]

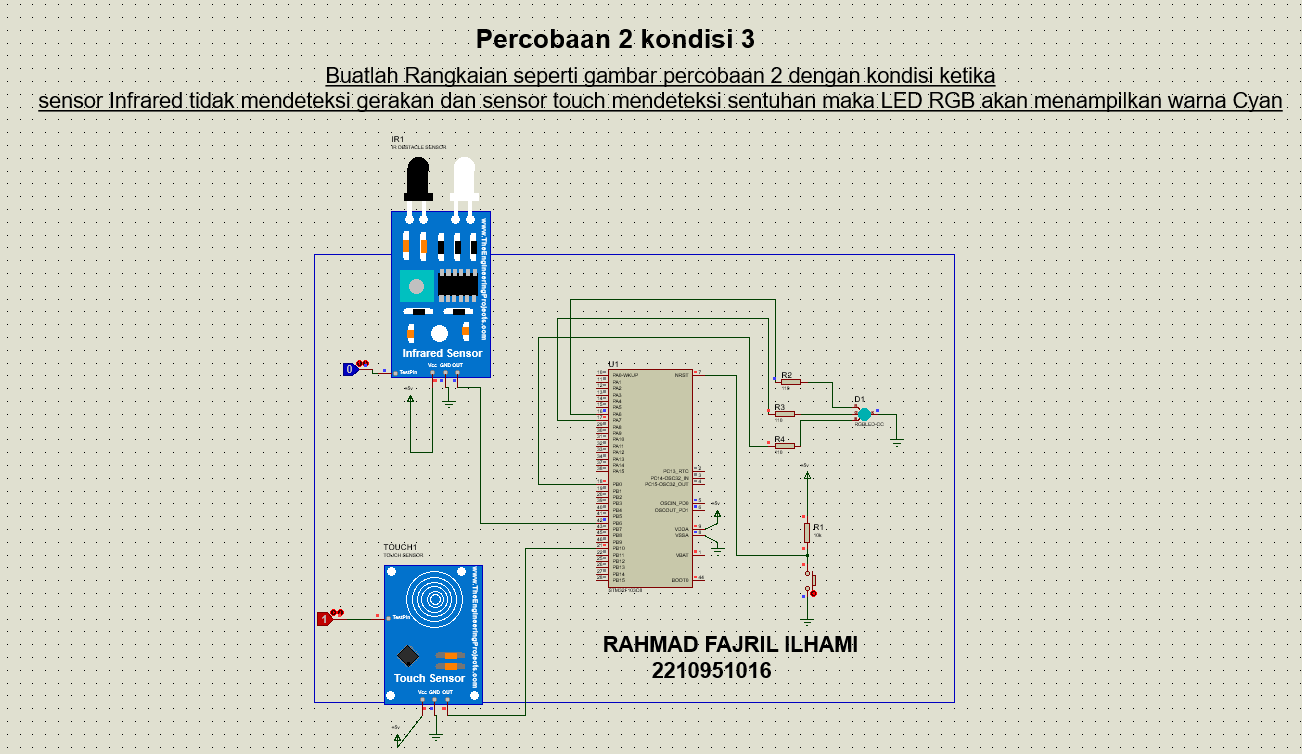

2. Rangkaian Simulasi [Kembali]
Sebelum Rangkaian Dijalankan
Sebelum rangkaian ini dijalankan, terdapat beberapa komponen utama yang telah dikonfigurasi, yaitu sensor infrared, sensor touch, mikrokontroler, dan LED RGB. Sensor infrared digunakan untuk mendeteksi gerakan dengan menghasilkan output logika tinggi (1) jika ada gerakan yang terdeteksi, dan logika rendah (0) jika tidak ada gerakan. Sementara itu, sensor touch akan menghasilkan output logika tinggi (1) saat disentuh dan logika rendah (0) saat tidak disentuh. Mikrokontroler bertugas membaca kondisi dari kedua sensor dan mengontrol LED RGB sesuai dengan kondisi yang telah ditentukan.
Ketika sistem mulai bekerja, mikrokontroler terus-menerus membaca kondisi dari sensor infrared dan sensor touch. Jika sensor infrared tidak mendeteksi gerakan (output = 0) dan sensor touch mendeteksi sentuhan (output = 1), maka mikrokontroler akan mengaktifkan LED RGB dengan kombinasi warna yang menghasilkan warna Cyan (campuran warna biru dan hijau). Kombinasi ini dilakukan dengan menyalakan bagian hijau dan biru dari LED RGB, sementara bagian merah tetap mati.
Jika kondisi yang telah ditentukan terpenuhi, LED RGB akan menampilkan warna Cyan sebagai indikasi bahwa sensor infrared tidak mendeteksi adanya gerakan dan sensor touch telah disentuh. Namun, jika kondisi berubah, seperti sensor infrared mendeteksi gerakan atau sensor touch tidak disentuh, maka warna LED akan berubah atau bahkan mati sesuai dengan program yang telah diatur dalam mikrokontroler.
Setelah Rangkaian Dijalankan
Setelah dilakukan pengujian, dapat dipastikan bahwa sistem bekerja dengan baik jika LED RGB menyala dengan warna Cyan hanya ketika sensor infrared tidak mendeteksi gerakan dan sensor touch disentuh. Jika LED tidak menyala atau warna yang ditampilkan berbeda, maka perlu dilakukan pengecekan kembali pada koneksi, logika sensor, serta kode program yang digunakan untuk mengontrol mikrokontroler. Rangkaian ini dapat dikembangkan lebih lanjut untuk aplikasi otomatisasi berbasis sensor, seperti sistem keamanan atau perangkat interaktif berbasis sentuhan dan deteksi gerakan.
